Kamis, 26 Mei 2011

Soal No. 3 (Perhitungan Modal2)

Diketahui persoalan sebagai berikut :


Hitung menggunakan program Modal2 sebagai berikut :

  1. Periode Getar Alami
  2. Pola ragam Getar
  3. Distribusi Gaya Geser Gempa
  4. Distribusi Beban Gempa

Penyelesaian :
Input yang dimasukkan dalam file berekstensi *.DAT adalah sebagai berikut :
Struktur 3 tingkat
4  0  981  0.05   1   3   3  0.05
1  12000   10000  500
2  12000   10000  900
3   9000   10000  1300

Lalu buka Program Modal2 dan lakukan input sebagai berikut :

Dalam kasus ini saya memberi nama file yang berekstensi *.DAT dengan nama SoalNo3, dalam perhitungan nanti terserah rekan-rekan mau memberi nama file tersebut dengan nama apa..




Setelah input diatas dimasukkan, maka tekan enter sampai kempali ke jendela Analysis, kemudian cek apakah file berekstensi *.OUT sudah ada atau belum...

Kemudian Output yang dihasilkan adalah sebagai berikut :
< ANALISIS SUPERPOSISI MODAL SPEKTRUM RESPONS 2 DIMENSI >

FILE : SOALNO3.DAT
Struktur 3 tingkat

Earthquake Zone   : 4
Soil Type         : Soft
Number of Floor   : 3
Number of Eigen   : 3
Gravity Acceler.  :  981.00
Maximum Accel.(g) :  0.0500
Important Factor  :  1.00


Response Spectrum (Sa) :
Time  Period       Frequency    Spectral Acceleration
  (second)          (rads)                (g)
-----------------------------------------------------
  0.00000000       ------         0.05000000
  1.00000000        6.283185      0.05000000
  2.00000000        3.141593      0.02500000
  5.00000000        1.256637      0.02500000
100.00000000        0.062832      0.02500000

Mass Matrix (Mr) :
 1.2232415902E+0001  1.2232415902E+0001  9.1743119266E+0000

Stiffness matrix (Kr) :
 2.0000000000E+0004 -1.0000000000E+0004  0.0000000000E+0000  2.0000000000E+0004 -1.0000000000E+0004
 1.0000000000E+0004

------------------------------------------------------------------------
Mode       Eigenvalue      Omega (rad)         Time  Period        Spectral Acc.
------------------------------------------------------------------------
  1   1.8686253E+0002  1.3669767E+0001  4.5964099E-0001  5.0000000E-0002
  2   1.4117144E+0003  3.7572788E+0001  1.6722702E-0001  5.0000000E-0002
  3   2.7614231E+0003  5.2549244E+0001  1.1956757E-0001  5.0000000E-0002

Eigenvectors - normalized

             Phi-  1             Phi-  2             Phi-  3
  1.0394661170E-0001  2.1821004791E-0001  1.5273989952E-0001
  1.8413331281E-0001  5.9600195482E-0002 -2.1045840400E-0001
  2.2223118602E-0001 -2.0193131403E-0001  1.3724811247E-0001

----------------------------------------------------------------------------------
Mode  Acceleration  Modal-forces-(P)  Modal-displc-(Z)  Modal-Participat  Percent
----------------------------------------------------------------------------------
  1       49.05000        -272.85199          -1.46017           5.56273  91.99 %
  2       49.05000         -75.81705          -0.05371           1.54571   7.10 %
  3       49.05000         -27.13055          -0.00982           0.55312   0.91 %
----------------------------------------------------------------------------------
                                                                Jumlah = 100.00 %


Relative displacement U

            Mode-  1            Mode-  2            Mode-  3
 -1.5178023972E-0001 -1.1719114755E-0002 -1.5006455263E-0003
 -2.6886685290E-0001 -3.2008678654E-0003  2.0677207686E-0003
 -3.2449641345E-0001  1.0844854599E-0002 -1.3484411513E-0003


Equivalent forces F at CM

            Mode-  1            Mode-  2            Mode-  3
 -3.4693626535E+0002 -2.0237361644E+0002 -5.0690118212E+0001
 -6.1457052640E+0002 -5.5274755750E+0001  6.9845282148E+0001
 -5.5629560544E+0002  1.4045722464E+0002 -3.4161619199E+0001


Base Shear for each mode
Mode          Base shear
  1         -1517.802397
  2          -117.191148
  3           -15.006455
------------------------
CQC :        1523.463679


Complete Quadratic Combination (CQC) of  3 Modes
Shear coeff = storey shear / cum. storey weight
Floor      Rel.Displacement    Eqv.Lateral Forces            Storey Shear           Shear Coeff
   1     1.5234636791E-0001    4.0837170858E+0002    1.5234636791E+0003       0.046166
   2     2.6890919805E-0001    6.2066198706E+0002    1.1739037373E+0003       0.048913
   3     3.2459652368E-0001    5.7315655286E+0002    5.7315655286E+0002       0.038210


BASE SHEAR FROM CQC FOR EACH MODE

  BS = Base shear         =        1523.463679
  TW = Total weight       =       33000.000000
  TM = Total Floor Mass   =          33.639144
  Cd = Design shear coeff =           0.050000

  Dynamic  Base Shear
------------------------  =           0.923311
   Static Base Shear


BASE SHEAR FROM EQUIVALENT LATERAL FORCES

  BS = Base shear         =        1602.190249
  TW = Total weight       =       33000.000000
  TM = Total Floor Mass   =          33.639144
  Cd = Design shear coeff =           0.050000

  Dynamic  Base Shear
------------------------  =           0.971024
   Static Base Shear



Setelah Output diperoleh
1. Periode Getar Alami ( Time  Period)
    Mode 1   T1 = 0,4596 detik
    Mode 2   T2 = 0,1672 detik
    Mode 3   T3 = 0,1196 detik

2. Pola ragam Getar (Relative displacement U)


3. Distribusi Gaya Geser Gempa (Storey Shear)

 4. Distribusi Beban Gempa ( Eqv.Lateral Forces)

Demikian proses perhitungan menggunakan Program Modal2 dari saya, semoga dapat bermanfaat bagi rekan-rekan sekalian. Dan jangan lupa tolong tinggalkan comment yang bersifat membangun
Terima Kasih..



di 1 komentar:

Soal No. 2 (Perhitungan Modal2)

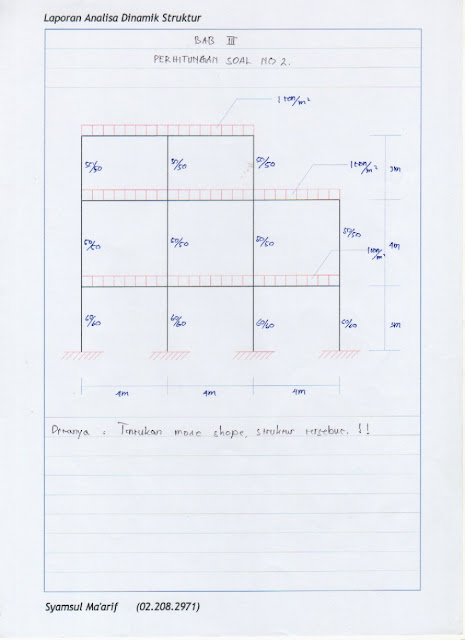

Diketahui persoalan sebagai berikut :


Hitung menggunakan program Modal2 sebagai berikut :

  1. Periode Getar Alami
  2. Pola ragam Getar
  3. Distribusi Gaya Geser Gempa
  4. Distribusi Beban Gempa

Penyelesaian :
Input yang dimasukkan dalam file berekstensi *.DAT adalah sebagai berikut :
Struktur 3 tingkat
4  0  981  0.05   1   3   3  0.05
1  12000   10000  300
2  12000   10000  700
3   8000   10000  1000

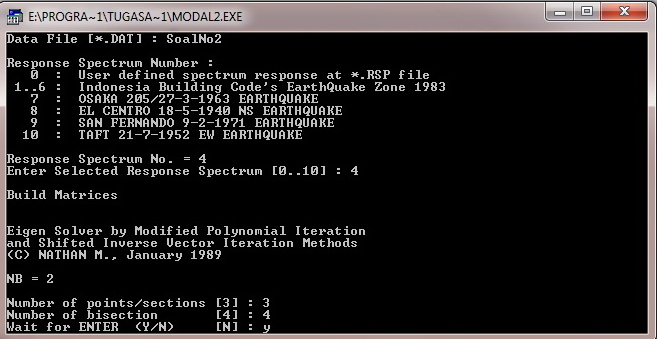

Lalu buka Program Modal2 dan lakukan input sebagai berikut :

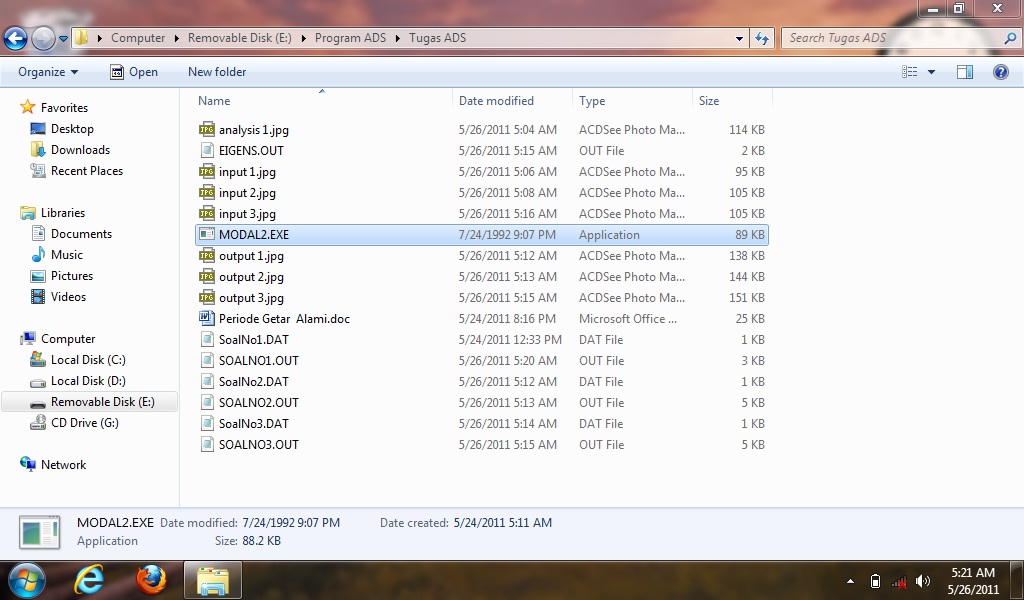

Dalam kasus ini saya memberi nama file yang berekstensi *.DAT dengan nama SoalNo2, dalam perhitungan nanti terserah rekan-rekan mau memberi nama file tersebut dengan nama apa..


Setelah input diatas dimasukkan, maka tekan enter sampai kempali ke jendela Analysis, kemudian cek apakah file berekstensi *.OUT sudah ada atau belum...

Kemudian Output yang dihasilkan adalah sebagai berikut :
< ANALISIS SUPERPOSISI MODAL SPEKTRUM RESPONS 2 DIMENSI >

FILE : SOALNO2.DAT
Struktur 3 tingkat

Earthquake Zone   : 4
Soil Type         : Soft
Number of Floor   : 3
Number of Eigen   : 3
Gravity Acceler.  :  981.00
Maximum Accel.(g) :  0.0500
Important Factor  :  1.00


Response Spectrum (Sa) :
Time  Period       Frequency    Spectral Acceleration
  (second)          (rads)                (g)
-----------------------------------------------------
  0.00000000       ------         0.05000000
  1.00000000        6.283185      0.05000000
  2.00000000        3.141593      0.02500000
  5.00000000        1.256637      0.02500000
100.00000000        0.062832      0.02500000

Mass Matrix (Mr) :
 1.2232415902E+0001  1.2232415902E+0001  8.1549439348E+0000

Stiffness matrix (Kr) :
 2.0000000000E+0004 -1.0000000000E+0004  0.0000000000E+0000  2.0000000000E+0004 -1.0000000000E+0004
 1.0000000000E+0004

------------------------------------------------------------------------
Mode       Eigenvalue      Omega (rad)         Time  Period       Spectral Acc.
------------------------------------------------------------------------
  1   1.9668368E+0002  1.4024396E+0001  4.4801825E-0001  5.0000000E-0002
  2   1.4753017E+0003  3.8409656E+0001  1.6358348E-0001  5.0000000E-0002
  3   2.8242647E+0003  5.3143811E+0001  1.1822986E-0001  5.0000000E-0002

Eigenvectors - normalized

             Phi-  1             Phi-  2             Phi-  3
  1.0789048395E-0001  2.2225716322E-0001  1.4391454711E-0001
  1.8982341795E-0001  4.3417856018E-0002 -2.0936083630E-0001
  2.2608642198E-0001 -2.1377550085E-0001  1.6065480083E-0001

----------------------------------------------------------------------------------
Mode  Acceleration  Modal-forces-(P)  Modal-displc-(Z)  Modal-Participat  Percent
----------------------------------------------------------------------------------
  1       49.05000        -269.06291          -1.36800           5.48548  92.25 %
  2       49.05000         -73.89481          -0.05009           1.50652   6.96 %
  3       49.05000         -24.99415          -0.00885           0.50956   0.80 %
----------------------------------------------------------------------------------
                                                                Jumlah = 100.00 %


Relative displacement U

            Mode-  1                        Mode-  2                 Mode-  3
 -1.4759398473E-0001   -1.1132401884E-0002   -1.2736134055E-0003
 -2.5967808862E-0001   -2.1747106600E-0003    1.8527992691E-0003
 -3.0928581181E-0001    1.0707572948E-0002   -1.4217611222E-0003


Equivalent forces F at CM

            Mode-  1            Mode-  2            Mode-  3
 -3.5509880849E+0002 -2.0090093107E+0002 -4.4000260802E+0001
 -6.2476380688E+0002 -3.9245923842E+0001  6.4009730659E+0001
 -4.9607723196E+0002  1.2882283608E+0002 -3.2745603913E+0001


Base Shear for each mode
Mode          Base shear
  1         -1475.939847
  2          -111.324019
  3           -12.736134
------------------------
CQC :        1481.200192


Complete Quadratic Combination (CQC) of  3 Modes
Shear coeff = storey shear / cum. storey weight
Floor      Rel.Displacement    Eqv.Lateral Forces             Storey Shear          Shear Coeff
   1     1.4812001924E-0001    4.1370166240E+0002    1.4812001924E+0003       0.046288
   2     2.5970247124E-0001    6.2897992886E+0002    1.1242282691E+0003       0.046843
   3     3.0939073921E-0001    5.1201248919E+0002    5.1201248919E+0002       0.032001


BASE SHEAR FROM CQC FOR EACH MODE

  BS = Base shear         =        1481.200192
  TW = Total weight       =       32000.000000
  TM = Total Floor Mass   =          32.619776
  Cd = Design shear coeff =           0.050000

  Dynamic  Base Shear
------------------------  =           0.925750
   Static Base Shear


BASE SHEAR FROM EQUIVALENT LATERAL FORCES

  BS = Base shear         =        1554.694080
  TW = Total weight       =       32000.000000
  TM = Total Floor Mass   =          32.619776
  Cd = Design shear coeff =           0.050000

  Dynamic  Base Shear
------------------------  =           0.971684
   Static Base Shear

 Setelah Output diperoleh
1. Periode Getar Alami ( Time  Period)
    Mode 1   T1 = 0,4480 detik
    Mode 2   T2 = 0,1636 detik
    Mode 3   T3 = 0,1182 detik

2. Pola ragam Getar (Relative displacement U)


3. Distribusi Gaya Geser Gempa (Storey Shear)

4. Distribusi Beban Gempa ( Eqv.Lateral Forces)

Demikian proses perhitungan menggunakan Program Modal2 dari saya, semoga dapat bermanfaat bagi rekan-rekan sekalian. Dan jangan lupa tolong tinggalkan comment yang bersifat membangun
Terima Kasih..
di Tidak ada komentar:

Soal No. 1 (Perhitungan Modal2)

Diketahui persoalan sebagai berikut :
Hitung menggunakan program Modal2 sebagai berikut :
  1. Periode Getar Alami
  2. Pola ragam Getar
  3. Distribusi Gaya Geser Gempa
  4. Distribusi Beban Gempa

Penyelesaian :
Input yang dimasukkan dalam file berekstensi *.DAT adalah sebagai berikut :
Struktur 1 tingkat
4  0  981  0.05   1   1   3  0.05
1  6000   10000  300

Lalu buka Program Modal2 dan lakukan input sebagai berikut :


Dalam kasus ini saya memberi nama file yang berekstensi *.DAT dengan nama SoalNo1, dalam perhitungan nanti terserah rekan-rekan mau memberi nama file tersebut dengan nama apa..



Kemudian Output yang dihasilkan adalah sebagai berikut :
< ANALISIS SUPERPOSISI MODAL SPEKTRUM RESPONS 2 DIMENSI >

FILE : SOALNO1.DAT
Struktur 1 tingkat

Earthquake Zone   : 4
Soil Type         : Soft
Number of Floor   : 1
Number of Eigen   : 1
Gravity Acceler.  :  981.00
Maximum Accel.(g) :  0.0500
Important Factor  :  1.00


Response Spectrum (Sa) :
Time  Period       Frequency    Spectral Acceleration
  (second)          (rads)                (g)
-----------------------------------------------------
  0.00000000       ------         0.05000000
  1.00000000        6.283185      0.05000000
  2.00000000        3.141593      0.02500000
  5.00000000        1.256637      0.02500000
100.00000000        0.062832      0.02500000

Mass Matrix (Mr) :
 6.1162079511E+0000

Stiffness matrix (Kr) :
 1.0000000000E+0004

------------------------------------------------------------------------
Mode       Eigenvalue      Omega (rad)     Time  Period    Spectral Acc.
------------------------------------------------------------------------
  1   1.6350000E+0003  4.0435133E+0001  1.5538926E-0001  5.0000000E-0002

Eigenvectors - normalized

             Phi-  1
  1.6350000000E-0001

----------------------------------------------------------------------------------
Mode  Acceleration  Modal-forces-(P)  Modal-displc-(Z)  Modal-Participat  Percent
----------------------------------------------------------------------------------
  1       49.05000         -49.05000          -0.03000           1.00000  16.35 %
----------------------------------------------------------------------------------
                                                                Jumlah =  16.35 %


Relative displacement U

            Mode-  1
 -4.9050000000E-0003


Equivalent forces F at CM

            Mode-  1
 -4.9050000000E+0001


Base Shear for each mode
Mode          Base shear
  1           -49.050000
------------------------
CQC :          49.050000


Complete Quadratic Combination (CQC) of  1 Modes
Shear coeff = storey shear / cum. storey weight
Floor      Rel.Displacement    Eqv.Lateral Forces          Storey Shear            Shear Coeff
   1     4.9050000000E-0003    4.9050000000E+0001    4.9050000000E+0001       0.008175


BASE SHEAR FROM CQC FOR EACH MODE

  BS = Base shear         =          49.050000
  TW = Total weight       =        6000.000000
  TM = Total Floor Mass   =           6.116208
  Cd = Design shear coeff =           0.050000
  Dynamic  Base Shear
------------------------  =           0.163500
   Static Base Shear


BASE SHEAR FROM EQUIVALENT LATERAL FORCES

  BS = Base shear         =          49.050000
  TW = Total weight       =        6000.000000
  TM = Total Floor Mass   =           6.116208
  Cd = Design shear coeff =           0.050000

  Dynamic  Base Shear
------------------------  =           0.163500
   Static Base Shear

Setelah Output diperoleh
1. Periode Getar Alami ( Time  Period)
    Mode 1   T1 = 0,1554 detik


2. Pola ragam Getar (Relative displacement U)
3. Distribusi Gaya Geser Gempa (Storey Shear)

4. Distribusi Beban Gempa ( Eqv.Lateral Forces)


Demikian proses perhitungan menggunakan Program Modal2 dari saya, semoga dapat bermanfaat bagi rekan-rekan sekalian. Dan jangan lupa tolong tinggalkan comment yang bersifat membangun
Terima Kasih..
di Tidak ada komentar:

Sekilas Mengenai Program Modal2

Program modal2 merupakan program yang berbasis DOS yang memiliki ekstensi *.EXE. Program ini hanya bisa dijalankan oleh windows yang memiliki OS bertype 32 bit. Jadi bagi anda yang memiliki windows terbaru dengan OS bertype 64 bit, segeralah meminjam laptop teman anda yang memiliki OS bertype 32 bit..

Berikut ini adalah beberapa interface tentang Program Modal2


Dalam memakai Program Modal2 kita membutuhkan File input yang berekstensi *.DAT file ini bisa dibuka menggunakan notepad, kemudian diedit sesuai kriteria yang sudah ditentukan.


Setelah Proses perhitungan selesai, maka akan muncul file berekstensi *.OUT file ini berguna untuk melanjutkan pengerjaan dalam membuat :
  1. Periode Getar Alami
  2. Pola ragam Getar
  3. Distribusi Gaya Geser Gempa
  4. Distribusi Beban Gempa
  5. Bidang M, D, N

di Tidak ada komentar:

Selasa, 17 Mei 2011

Masjid Al-Amien

Untuk teman-teman blogger, saya mohon doa restu untuk pembangunan Masjid Al-Amien di Jln. Sedayu Kenanga, Genuk-Semarang. Semoga dalam pembangunan Masjid ini bisa lancar,tidak ada suatu halangan apapun..
Aminn...

Animasi 3D MAsjid Al-Amien

Atas doa restu dan perhatiannya, diucapkan terima kasih..
di Tidak ada komentar:

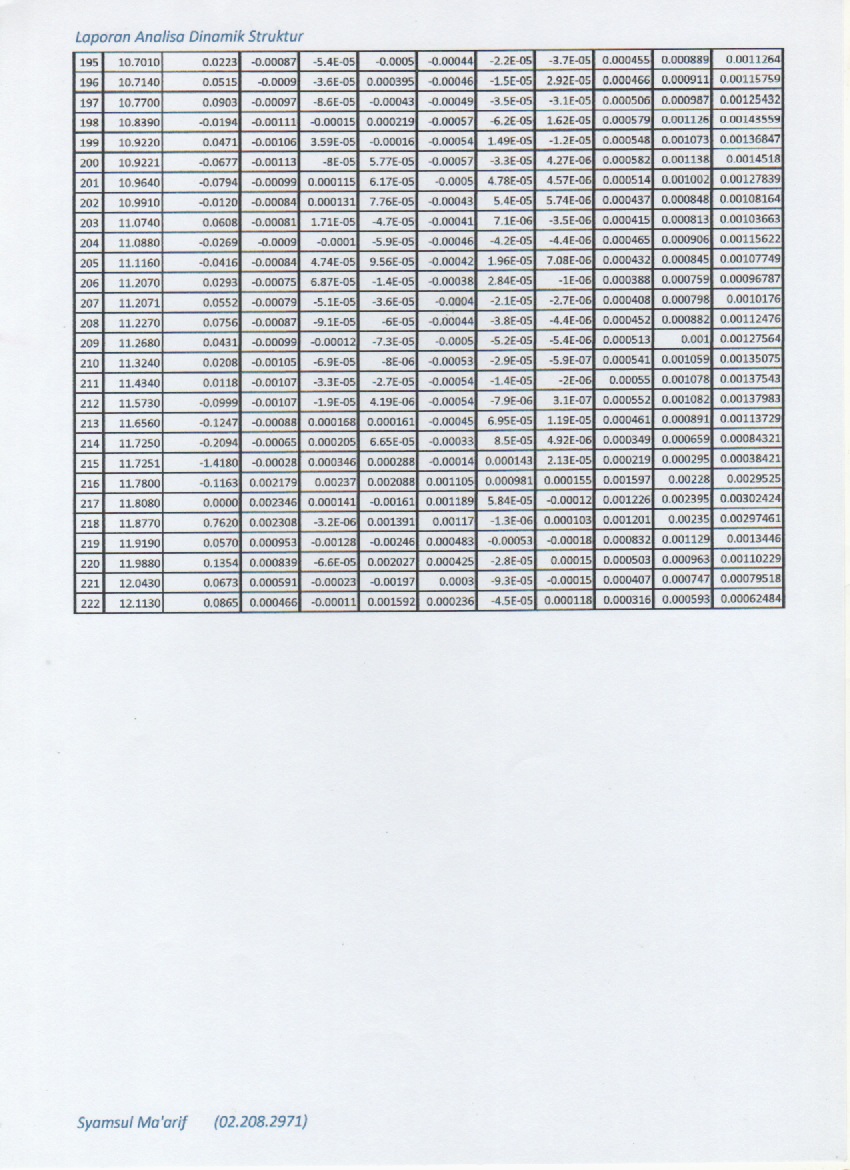

Latihan Soal No 3 Analisa Dinamik Struktur















Semoga hasil Posting saya ini dapat membantu rekan-rekan Fakultas Teknik Sipil pada umumnya dan rekan-rekan Fakultas Teknik Sipil Unissula yang mengambil Mata Kuliah Analisa Dinamik Struktur pada khususnya..
Terima Kasih..
di 1 komentar:

Latihan Soal No 2 Analisa Dinamik Struktur






Semoga hasil Posting saya ini dapat membantu rekan-rekan Fakultas Teknik Sipil pada umumnya dan rekan-rekan Fakultas Teknik Sipil Unissula yang mengambil Mata Kuliah Analisa Dinamik Struktur pada khususnya..
Terima Kasih..
di Tidak ada komentar:

Latihan Soal No 1 Analisa Dinamik Struktur

















Semoga hasil Posting saya ini dapat membantu rekan-rekan Fakultas Teknik Sipil pada umumnya dan rekan-rekan Fakultas Teknik Sipil Unissula yang mengambil Mata Kuliah Analisa Dinamik Struktur pada khususnya..
Terima Kasih..
di Tidak ada komentar:
Langganan: Postingan (Atom)

SISTEM INFORMASI MANAJEMEN DI BIDANG PEMBANGUNAN DAN PEMELIHARAAN YAYASAN BADAN WAKAF SULTAN AGUNG

BAB I PENDAHULUAN 1.1     Latar Belakang Sistem informasi Manajemen (SIM) atau (bahasa Inggris: Management Information System , MIS...
